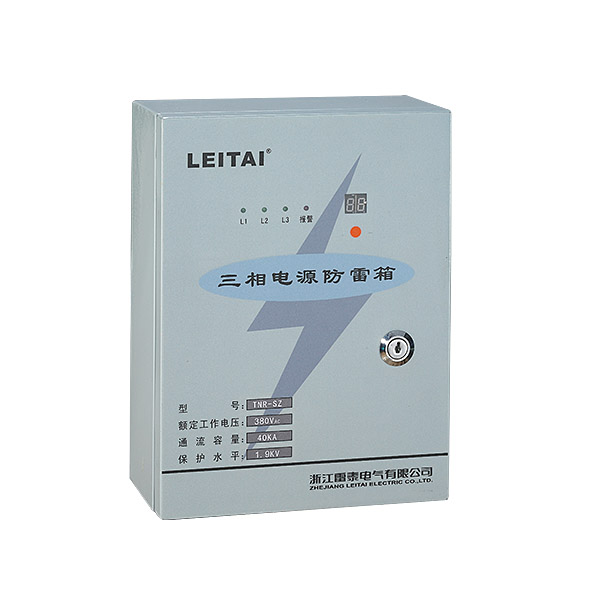

TNR-SZ系列交流电源防雷箱
特点

TNR-SZ型防雷箱属精密型防雷箱，具有失效告警功能及雷击计数功能，可记录99次雷击次数。不采用电池记忆方式，采用固态储存记忆存储数据，可保持20年不丢失。

当箱内防雷模块劣化失效时，指示灯会给出告警信号，说明防雷箱已无防护能力，需马上更换。

安装方法

在断开电源情况下给防雷箱接线，防雷箱连接线选择与电源线路相应的线径连接，接地线应遵循短、直、粗的原则。连接好后，再喝上防雷箱内的空开，此时L1、L2、L3运行指示灯全亮。

技术参数

型号 TNR-SZ20 TNR-SZ40 TNR-SZ60 TNR-SZ80 TNR-SZ100 TNR-SZ120 TNR-SZ150
标称放电电流 In（kA) 10 20 30 40 60 80 100
最大放电电流lmax(kA) 20 40 60 80 100 120 150
持续运行电压Uc（V~） 275~385 320~440 320~440 385~440 385~440 385~440 385~440
保护水平 Up(kA) ＜2.0 ＜2.5 ＜2.5 ＜2.5 ＜2.5 ＜3.0 ＜3.0
引入电源线截面积（mm²） ≥6 ≥6 ≥10 ≥16 ≥16 ≥16 ≥16
接地截面积 (mm²) ≥10 ≥16 ≥16 ≥25 ≥25 ≥25 ≥25
外形尺寸 （mm） 280×210×105 / 340×245×120

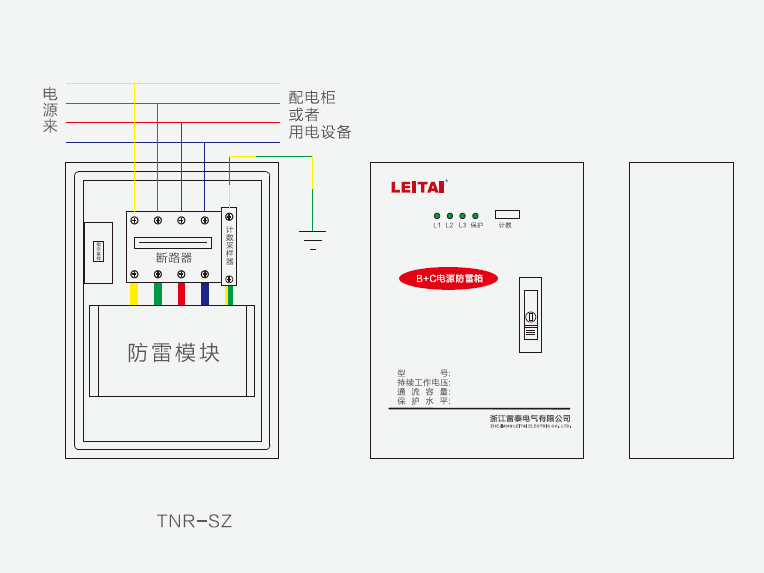

产品接线图及外形
