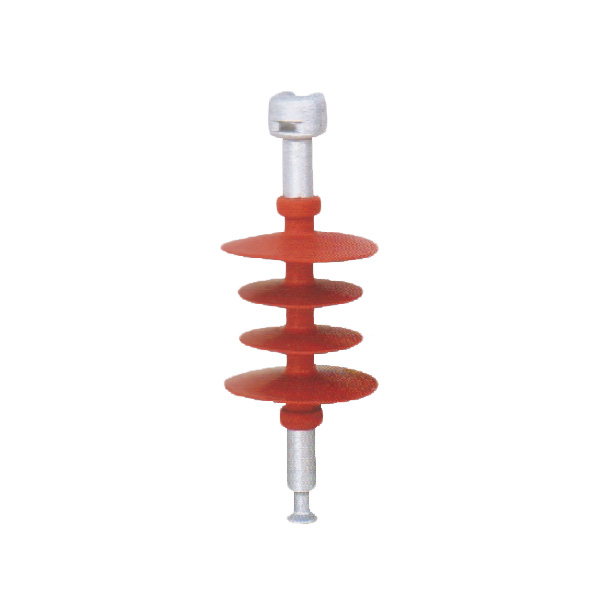

形绝缘子是由环氧树脂玻璃纤维引拨棒，高分子硅橡胶伞套以及两端的连接金具三个部分组成。
环氧树脂玻璃纤维引拔棒具有很高的抗张强度，一般可达600MPA以上，是普通钢材的2倍，是普通钢材的2倍，瓷材料的5~8倍。并具有优良绝缘性能，耐化学侵蚀性能，良好的抗弯，抗扭强度，抗蠕变和抗冲击性能，高分子硅胶伞套具有良好的憎水性，很高的耐污渍能力及良好的耐腐蚀，耐电蚀，耐化学性，与瓷绝缘相比在同等条件下闪络电压是瓷的2倍以上。
本公司生产的复合绝缘子采用特种钢铁制造的金具在确保金具强度的同时，断头采用迷宫式防水式设计，多层密封，密封性能好，解决了绝缘子最关键的问题——界面电器击穿。金具与芯棒的联结采用国际上最先进的电脑控制同轴恒压压接工艺，并配有全自动声发，射探伤检测系统，保证了金具与棒芯压接的可靠性与稳定性。伞套采用了高温高压下一次性整体成型工艺，配合电脑监控的二段硫化工艺，延长了产品的使用寿命。现金的生产设备及检测手段，保证了产品的各项技术指标均达到国内和国际标准，成为高压输变电线路新一代绝缘子。

1、 体积小、重量轻，是相同电压等级瓷绝缘子的1/5~1/9左右，耐碰撞，便于运输和安装。
2、 机械强度高，拉升负荷大，结构可靠，性能稳定，安全运行裕度大。
3、 复合绝缘子电器性能优越、硅橡胶具有良好的憎水性和迁移性，抗污闪能力强，能在重污秽地区安全运行，且不需要人工清扫，可免测零值维护。
4、 符合绝缘子具有耐酸、碱、耐热老化的抗脆性能，防震力度强，不会发生脆断事故。
5、 符合绝缘子具有可互换性，能与瓷绝缘互换使用。

1、 环境温度：-40℃-+40℃；
2、 海拔高度：≤1500米；
3、 交流电源频率:≤100HZ；
4、 最大风速不超过：35m/s；
5、 地震烈度：7度以下地区

绝缘子的接压技术直接决定绝缘的拉升强度。我公司采用国内先进的500吨8缸电脑测控绝缘子金具接压机，其采用航空航天领域里的制造技术——金具接压过程声发射监控技术，灵敏度可分辨道几根玻璃纤维的端粒，并配置有声光报警装置，确保压接质量万无一失。先进的8缸同轴恒压技术，克服了因金具直径误差而早餐的压接质量不稳定性，8缸压接比6缸压接的均匀性又更胜一筹，是目前世界上比较先进的压接方式。

产品型号Type	额定电压 Rated voitage Kv	额定机械拉伸负荷 rated mechanical tensile load Kn	连结结构标记connecting structure sign	结构高度 structure electric mm	最小弧距离 minimum electric arc distance mm	最小公称爬电距离 minimu nominal creepage distance mm	雷电全波冲击耐受电压 lightning strike voltage（full wave）no less than＜KV	工频1min湿耐受电压 power frequency 1min wet withstand voiltage noless than ＜KV
FXBW4-10/70	10	70	16	380±15	200	400	165	50
FXBW4-10/100	10	100	16	380±15	200	400	165	50
