LT-X系列直流信号-防雷器
应用范围
       依据GB18802.21及IEC61643-21设计生产，广泛用于金融、通信、交通、石化等行业的各类信号线路，如自动化控制、检测、传输、调节、报警等线路，用于防止雷电和其它原因引起的瞬态或暂态过电压对设备的危害。
特点

1.   产品结构有整体式或插拔式，满足不同用户需求。

2.   采用两级防护，保护效果明显，响应速度快。

3.   插拔式采用热插拔设计，拔下防雷模块，信号直通；插入防雷模块，信号经防雷模块通过，具备防电涌功能。

4.   采用35mm标准导轨设计，方便用户安装，更换。

本产品串联在设备信号回路中，采用35mm标准导轨安装，多回路采用多个组合安装。输入端1/2（IN）接信号通道，输出端1’2’（OUT）接信号处理设备。

技术参数

参数/型号说明 LT-X系列
电流环路信号 电压信号
LT-X6/LT-X24/LT-X12/LT-X48 LT-X6(1-3) / LT-X24(1-6) / LT-X12(1-3) / LT-X48(1-6)
额定工作电压 Un(V-) 6,12,24,48
最高持续运行电压 Uc（V-） 7.5,15,35,65
标称放电电流 ln(kA) 5
响应时间 ＜1ns
外壳防护等级 IP20
插入损耗 ＜0.5dB
标称电流 200mA
传输频率 20MHz
外形尺寸 插拔式 90×12×65mm
整体式 90×18×58mm

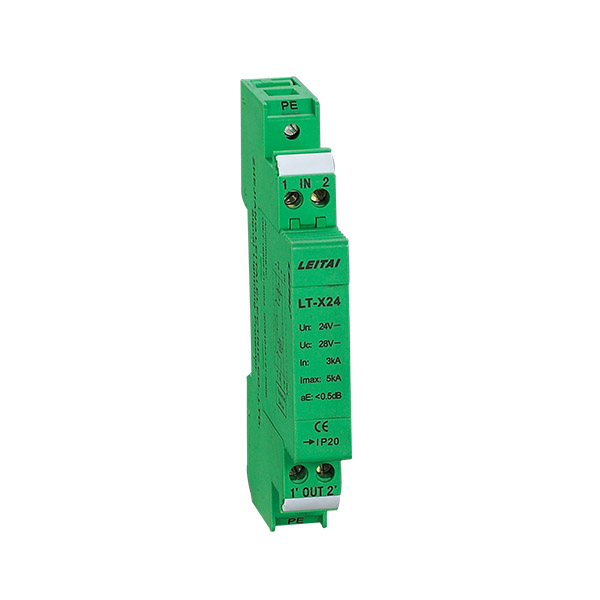

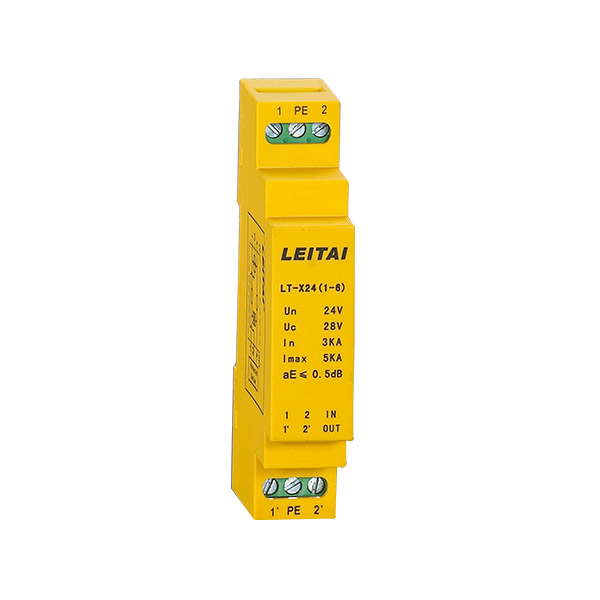

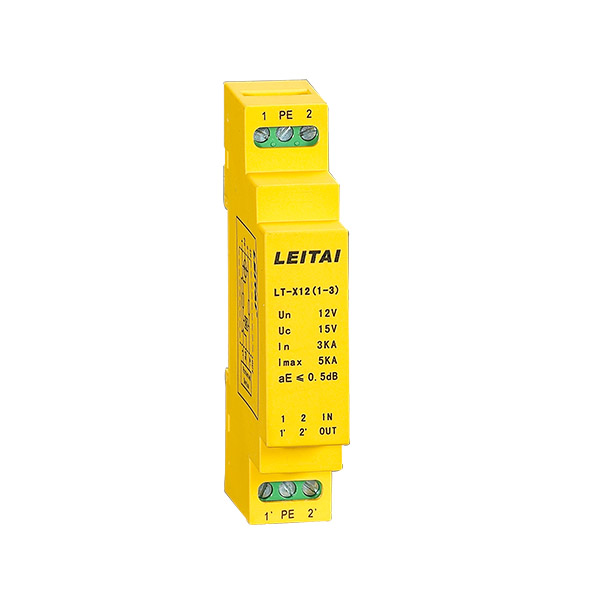

外壳颜色 绿 黄
典型应用 0（4）-20mA等 温度检测等

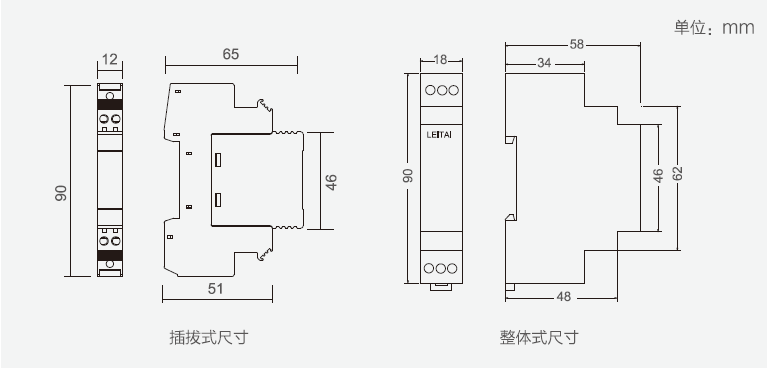

安装尺寸及接线简示图
