温州移动基站防雷工程
Update: 2010-09-24 10:19:01    Clicks: 2343
温州移动超级基站防雷工程施工【图】

一、温州地区移动基站概况
温州地区已建设的移动基站1691座（其中：温州市区487座（其中鹿城区178座、瓯海区168座、龙湾区118座、开发区23座）、乐清市215座、瑞安市184座、平阳县122座、永嘉县305座、苍南县162座、文成县129座、泰顺县45座、洞头县42座。）

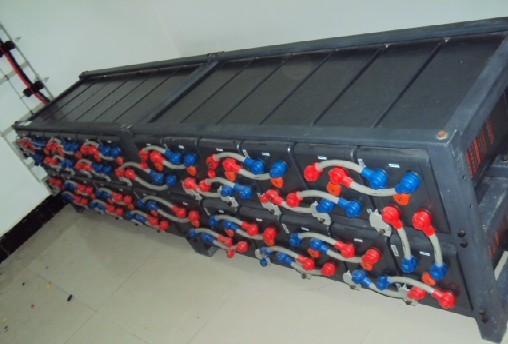

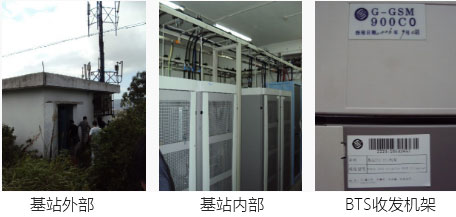

基站有机房、馈线、天线及安装天线的支架所组成。机房主要设备包括基站控制器、收发信机、功率放大器、耦合器、合路器、双工器及馈线等信号收发设备及电源柜和备用电源等辅助设备。基站天线架设在支架上，由馈线连接天线与机房设备。




此次由我公司负责防雷改造的是温州移动的15个“超级基站”，分布于温州各县市。“超级基站”是采用先进的大功率、广覆盖、低功耗基站设备，通过光缆/卫星传输自动倒换提高传输安全性，加大电源配置延长供电时间，提高抗灾害损毁能力，力争做到“地震震不倒、洪水淹不着，台风吹不垮、冰雪冻不坏”。

二、移动基站的防雷改造施工
2.1 安装环境：温州乐清移动基站
     总开关：正泰DZ20J-100/43000四极100A塑壳断路器
2.2 改造方案：使用浙江雷泰电气有限公司生产的TNR-120TB防雷箱并联至总开关输出端。
     接线方式：采用凯文接线。
     防雷箱安装方式：壁挂式。

三、 TNR-120TB防雷箱技术参数：
型号
TNR-100TB
TNR-120TB
TNR-150TB
标称放电电流（8/20μs）In
40 KA
50 KA
60 KA
最大放电电流（8/20μs）Imax
100 KA
120 KA
150 KA
电压保护水平 Up
≤2.6 KV
≤2.9 KV
≤3.0 KV
额定工作电压及频率
220/380VAC    45-62Hz
最高持续运行电压 Uc
385 VAC
保护模式
L-N   N-PE
接线端子
最大35mm2(多股铜芯线)
遥信输出
1-2常闭、1-3常开
电源制式
TN-C、TN-S、TN-C-S、TT
外形尺寸
400mm×290mm×125mm
